فهم الفروقات بين آلة البثق أحادية اللولب وألات البثق ثنائية اللولب أمر أساسي لتحسين كفاءة الإنتاج. سيوضح هذا المقال مقارنة شاملة بين تصميم كل منهما وطريقة عمله وتطبيقاته، مما يساعدك على اتخاذ قرار ذكي لتحديد أيهما الأنسب لاحتياجاتك في إنتاج المواد البلاستيكية.
1. نظرة عامة عن آلة البثق أحادية اللولب
آلة البثق أحادية اللولب هي من أهم المعدات في معالجة البوليمرات، حيث تُستخدم لتحويل المواد البلاستيكية الخام إلى منتجات متصلة وموحّدة الشكل. تتكوّن من لولب حلزوني يدور داخل أسطوانة مُسخّنة، حيث يتم تغذية البوليمرات الصلبة ثم إذابتها وتجانسها. ومع دوران اللولب، يتم دفع المادة إلى الأمام تدريجياً مع تسخينها وخلطها حتى تصل إلى حالة منصهرة. بعد ذلك، يتم دفع البوليمر المنصهر عبر قالب لتشكيله في أشكال مرغوبة مثل الأنابيب أو الألواح أو الأغشية. وبفضل بساطتها وكفاءتها، تُعد هذه الآلة أساسية لإنتاج مجموعة واسعة من المنتجات البلاستيكية.

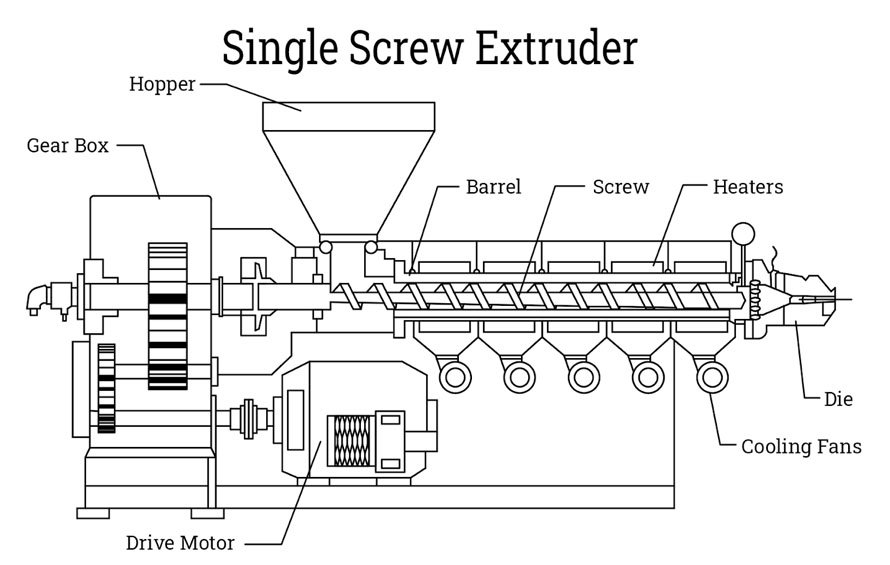

1.1. المكوّنات الرئيسية لآلة البثق أحادية اللولب
تستمد آلة البثق أحادية اللولب كفاءتها ومرونتها من مجموعة من المكوّنات الأساسية التي تعمل بتناغم:
- قادوس التغذية : تبدأ العملية من القادوس، حيث يتم إدخال المواد الخام إلى النظام. يقع القادوس عند فتحة التغذية، ويضمن تزويداً ثابتاً بالمواد إلى الأسطوانة. وفي بعض الحالات، يتم استخدام أجهزة تغذية إضافية للتحكم في معدل التدفق والحفاظ على انتظام عملية البثق.
- الأسطوانة: وهي الغلاف الذي يحيط باللولب وتعمل كغرفة مسخنة تساعد على انتقال المادة من الحالة الصلبة إلى الحالة المنصهرة. مزودة بسخانات خارجية وأنظمة تبريد، تحافظ الأسطوانة على درجة حرارة دقيقة لضمان ذوبان ومعالجة متجانسة للبوليمر.
- اللولب: وهو المحور الأساسي لوظيفة الآلة، عبارة عن عمود حلزوني يدور داخل الأسطوانة. يتكوّن تصميمه عادة من ثلاث مناطق:
- منطقة التغذية: تنقل المادة الخام من القادوس إلى داخل الأسطوانة.
- منطقة الضغط: تطبّق الحرارة والضغط لإذابة المادة وتجانسها.
- منطقة القياس: تضمن تدفقاً ثابتاً ومنتظماً للمادة المنصهرة نحو القالب.
هندسة اللولب وسرعة دورانه من العوامل الحاسمة التي تؤثر على جودة وخصائص المنتج المبثوق.
- آلية الدفع: هي النظام الذي يوفّر الطاقة لدوران اللولب، وعادة ما تتكون من محرك كهربائي متصل عبر علبة تروس. يتيح هذا النظام التحكم الدقيق في سرعة اللولب وعزمه، مما يتيح تعديل الإعدادات بما يتناسب مع أنواع المواد وظروف المعالجة المختلفة.
- أنظمة التسخين والتبريد: تُثبت السخانات على طول الأسطوانة لرفع درجة الحرارة عند الحاجة، وفي المقابل، تستخدم آليات التبريد مثل مراوح الهواء أو قنوات المياه لتبديد الحرارة الزائدة، مما يمنع تدهور المادة حرارياً ويحافظ على استقرار العملية.
- قوالب التشكيل : يوجد في نهاية مخرج الآلة ويعمل على تشكيل المادة المنصهرة إلى الشكل المطلوب. من خلال دفع البوليمر المتجانس عبر فتحة مصممة خصيصاً، يحدد القالب الشكل الهندسي للمنتج النهائي سواء كان أنبوباً أو لوحاً أو خيطاً.
فهم هذه المكوّنات وطريقة تفاعلها أمر أساسي لتحسين عملية البثق أحادية اللولب وضمان إنتاج فعّال وجودة عالية.

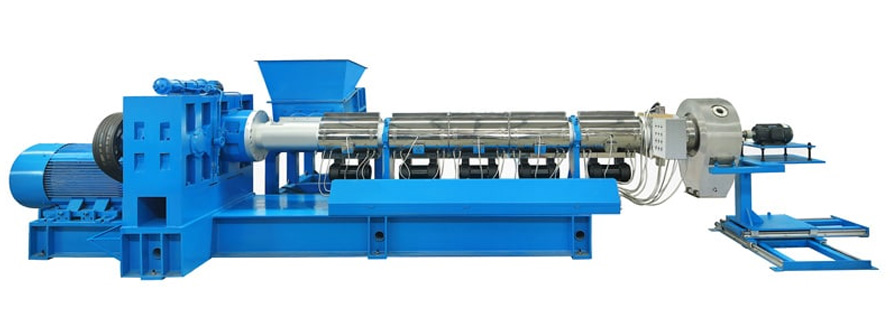

1.2. مبدأ العمل
تعمل آلة البثق أحادية اللولب وفق خطوات متتابعة، حيث يتم تحويل المادة البوليمرية الخام تدريجياً إلى منتج نهائي يتمتع بشكل وبنية محددة. وتعتمد العملية بالكامل على التفاعل بين الحركة الميكانيكية والطاقة الحرارية وديناميكية تدفق المادة.
استقبال المادة والمعالجة الأولية
تبدأ العملية بإدخال المواد الخام، التي تكون عادة على شكل حبيبات أو مسحوق أو حبوب صغيرة، إلى القادوس الموجود في الجزء العلوي من آلة البثق. بعد دخولها إلى الآلة، تنتقل المادة إلى منطقة التغذية حيث تلتقي باللولب الدوّار. حركة اللولب تبدأ في دفع المادة إلى الأمام، مما يتيح لها الخضوع لمرحلة الضغط والخلط الأولية.
في هذه المرحلة، تؤثر على البوليمر الخام قوتان أساسيتان: القص الميكانيكي والتوصيل الحراري. يدور اللولب داخل اسطوانة ثابتة، ومع تحرّك المادة إلى الأمام، يتم ضغطها بسبب تضييق المسافة تدريجياً بين شفرات اللولب وجدران الأسطوانة. هذا الضغط يولّد احتكاكاً وقصّاً ميكانيكياً، و بالاقتران مع التسخين الخارجي الناتج عن السخانات الكهربائية المثبتة داخل الأسطوانة، ترتفع درجة حرارة المادة.
الانصهار والتجانس
مع تقدم البوليمر داخل الأسطوانة، يدخل إلى منطقة الضغط، حيث يتعرض لمزيد من التسخين والخلط. في هذه المرحلة، تستمر المسافة بين شفرات اللولب في التضاؤل، مما يزيد من الضغط ودرجة الحرارة. تُعد هذه المرحلة حاسمة، إذ ينتقل البوليمر تدريجياً من حالة صلبة أو شبه صلبة إلى مادة منصهرة ومتجانسة بالكامل.
يتم توليد الحرارة اللازمة لعملية الانصهار من خلال ثلاثة مصادر رئيسية:
- الحرارة الاحتكاكية: الناتجة عن تلامس جزيئات البوليمر أثناء ضغطها.
- طاقة القص: الناتجة عن دوران اللولب أثناء دفعه للمادة إلى الأمام.
- السخانات الخارجية للأسطوانة: التي توفر حرارة إضافية لضمان انصهار متساوٍ.
خلال هذه المرحلة، يحدث تمدد حراري للمادة نتيجة الجمع بين الحرارة والضغط، مما يضمن انصهار البوليمر بالكامل وحصوله على لزوجة متجانسة قبل انتقاله إلى المرحلة التالية.
التشكيل عبر القالب
عندما يصل البوليمر إلى حالة الانصهار الكامل، يتم دفعه إلى الأمام نحو منطقة القياس في آلة البثق. تعمل هذه المنطقة على توزيع المادة بشكل متساوٍ والحفاظ على ضغط ومعدل تدفق ثابت قبل دفعها عبر القالب. ويعد القالب أداة التشكيل التي تحدد المقطع العرضي للمنتج النهائي المبثوق. وتتيح التصاميم المختلفة للقوالب إنتاج أشكال بلاستيكية متنوعة مثل الأنابيب والألواح والأغشية والخيوط.
التبريد والتصلب
بعد خروج البوليمر المنصهر من القالب، يخضع مباشرة لعملية تبريد وتصلب، ويتم ذلك عادة باستخدام أنظمة تبريد بالهواء أو بالماء حسب طبيعة الاستخدام. ويُعد التبريد المتحكم فيه ضرورياً للحفاظ على سلامة شكل المنتج وخصائصه الميكانيكية.
تحسين العملية والعوامل الأساسية
تعتمد كفاءة آلة البثق أحادية اللولب على عدة عوامل رئيسية، منها:
- هندسة اللولب: تصميم اللولب من حيث الطول والخطوة والعمق يحدد مدى كفاءة نقل المادة وضغطها وإذابتها.
- التحكم في درجة الحرارة: الحفاظ على مستويات حرارة مناسبة في مناطق الأسطوانة المختلفة يضمن انصهاراً متساوياً ويمنع تدهور المادة حرارياً.
- سرعة وضغط اللولب: يجب ضبط هذه المعايير بدقة لتحقيق معدل إنتاج مثالي وضمان جودة ثابتة للمنتج.
من خلال التحكم الجيد بهذه العوامل، يمكن للمصنّعين ضمان دقة التشكيل، وثبات معدلات البثق، والحصول على منتجات بلاستيكية عالية الجودة.
2. نظرة عامة عن آلة البثق ثنائية اللولب
آلة البثق ثنائية اللولب هي معدّة متخصصة تُستخدم في عملية بثق البلاستيك، وتتميز بوجود لولبين متداخلين داخل أسطوانة. يدور هذان اللولبان معاً بطريقة متزامنة، مما يتيح خلط المواد ودفعها إلى الأمام بكفاءة عالية خلال الآلة. ويمكن تصميم شكل اللولبين وسرعة دورانهما بما يتناسب مع أنواع المواد المختلفة ومتطلبات المعالجة. يوفّر هذا التكوين قدرة عالية على الخلط والعجن والتجانس، مما يجعل آلة البثق ثنائية اللولب مفيدة بشكل خاص في معالجة البوليمرات والمواد البلاستيكية.

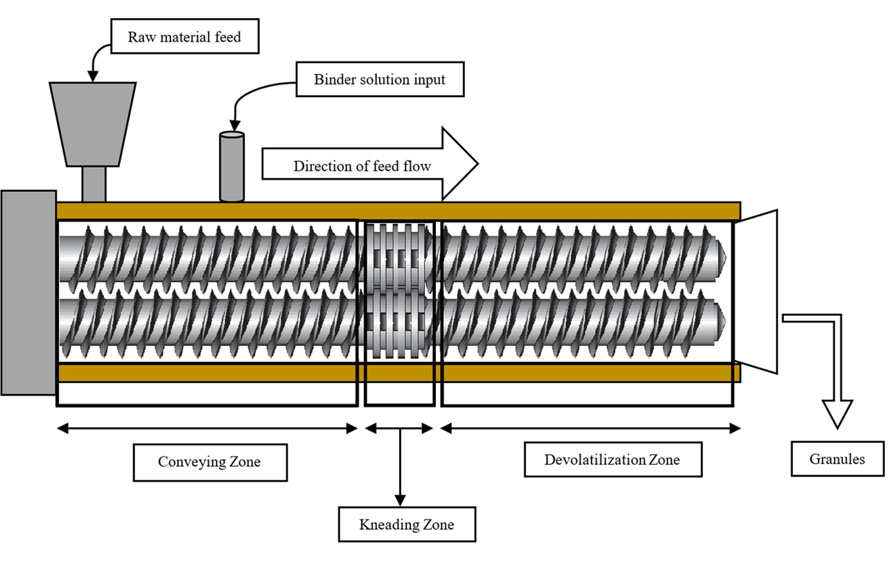

2.1. المكوّنات الرئيسية لآلة البثق ثنائية اللولب
اللولبان
في قلب الآلة يوجد لولبان متداخلان يدوران داخل الأسطوانة. هذان اللولبان مسؤولان عن نقل المادة وضغطها وإذابتها وخلطها. ويمكن أن يختلف تصميمهما ليتناسب مع متطلبات المعالجة المحددة:
- عناصر النقل: تتميز بعمق أكبر في الشفرات لتمرير المادة بكفاءة عبر الآلة مع تقليل القص، مما يضمن معالجة لطيفة للمواد الحساسة.
- عناصر العجن والخلط: صُممت لتوليد قوة قص والمساعدة في الخلط الكامل، ويمكن ضبطها لتعزيز الخلط التوزيعي أو التفريقي بحسب النتيجة المطلوبة.
الأسطوانة
تغلف الأسطوانة اللولبين الدوّارين وتوفر بيئة معالجة محكومة للمادة. ومن أهم خصائصها:
- تصميم مجزأ: يتيح تركيباً مرناً يسمح بتخصيص مناطق المعالجة لتشمل التغذية والإذاب والخلط والتهوية.
- التحكم في درجة الحرارة: مزودة بأنظمة تسخين وتبريد للحفاظ على درجات حرارة دقيقة ضرورية لضمان خصائص ثابتة للمادة.
نظام التشغيل
هو النظام الذي يمدّ اللولبين بالطاقة وينظم سرعة دورانهما، مما يؤثر مباشرة على أداء الآلة. ويتكوّن من:
- المحرك: يوفّر العزم اللازم لتشغيل اللولبين.
- علبة التروس: تعدّل خرج المحرك لتتناسب مع السرعة والعزم المطلوبين للولب، لضمان أفضل ظروف للمعالجة.
آلية التغذية
تدخل المواد الخام إلى الآلة من خلال نظام التغذية، الذي يجب أن يضمن تزويداً ثابتاً ومتجانساً للحفاظ على جودة المنتج. وقد يتضمن التصميم أجهزة تغذية جانبية لإضافة المواد المضافة أو الحشوات في مراحل محددة من العملية.
القالب
يقع في نهاية مخرج الآلة ويعمل على تشكيل المادة المعالجة إلى الشكل المطلوب عند خروجها. ويُعد تصميم القالب عاملاً حاسماً لأنه يحدد شكل وأبعاد المنتج النهائي.
2.2. مبدأ عمل آلة البثق ثنائية اللولب
تعمل آلة البثق ثنائية اللولب من خلال استخدام لولبين متداخلين يدوران داخل اسطوانة مغلقة، مما يتيح نقل المواد ومعالجتها بكفاءة. تدخل المادة الخام إلى الآلة عبر القادوس، ثم يتم دفعها على طول اللولبين حيث تخضع لعمليات التسخين والخلط والقص. تتحول المادة خلال هذه العملية إلى خليط متجانس يتم دفعه لاحقاً عبر القالب للحصول على الشكل المطلوب. يضمن التصميم المتداخل للولبين خلطاً فعالاً وتدفقاً ثابتاً للمادة، مما يجعل هذه الآلات عالية الكفاءة في عمليات المزج والمعالجة لمختلف المواد.
تتميز آلة البثق ثنائية اللولب بقدرتها على التعامل مع مجموعة واسعة من المواد، بما في ذلك المساحيق والحبيبات والسوائل. ومن خلال تعديل تكوين اللولبين وظروف التشغيل، يمكن تهيئة الآلة لتلبية متطلبات معالجة محددة، مثل الوصول إلى مستويات معينة من القص والخلط. تمنح هذه المرونة الآلة مكانة أساسية في صناعات مثل البلاستيك، وتجهيز الأغذية، والصناعات الدوائية، حيث يُعد التحكم الدقيق في خصائص المواد أمراً ضرورياً.
3. الفروقات بين آلة البثق أحادية اللولب وآلة البثق ثنائية اللولب
تُعد كل من آلة البثق أحادية اللولب وآلة البثق ثنائية اللولب من المعدات الأساسية في مجال معالجة المواد، لكن لكل منهما خصائص مميزة:
- التصميم والبنية
-
- آلة البثق أحادية اللولب: تحتوي على لولب واحد داخل الأسطوانة، مما يمنحها تصميماً أبسط وتكلفة تصنيع أقل.
- آلة البثق ثنائية اللولب: تضم لولبين متداخلين، مما يجعل هيكلها أكثر تعقيداً وتكلفة إنتاجها أعلى.
- آلة البثق أحادية اللولب: تحتوي على لولب واحد داخل الأسطوانة، مما يمنحها تصميماً أبسط وتكلفة تصنيع أقل.
- قدرات الخلط والمعالجة
-
- آلة البثق أحادية اللولب: تعتمد على احتكاك المادة في عملية النقل، وهو ما قد يحد من كفاءة الخلط ويجعلها أقل ملاءمة للعمليات التي تتطلب مزجاً مكثفاً.
- آلة البثق ثنائية اللولب: توفر قدرات عالية على الخلط والمزج بفضل تصميم اللولبين المتداخلين، مما يجعلها مثالية لمعالجة المواد التي تحتاج إلى دمج كامل وتحكم دقيق.
- آلة البثق أحادية اللولب: تعتمد على احتكاك المادة في عملية النقل، وهو ما قد يحد من كفاءة الخلط ويجعلها أقل ملاءمة للعمليات التي تتطلب مزجاً مكثفاً.
- الكفاءة التشغيلية
-
- آلة البثق أحادية اللولب: غالباً ما تكون معدلات إنتاجها أقل وقد تستهلك طاقة أكبر لكل وحدة إنتاج.
- آلة البثق ثنائية اللولب: تحقق معدلات إنتاج أعلى مع كفاءة أكبر في استهلاك الطاقة بفضل تصميمها الذي يسهّل التعامل مع المواد ومعالجتها بشكل أفضل.
- آلة البثق أحادية اللولب: غالباً ما تكون معدلات إنتاجها أقل وقد تستهلك طاقة أكبر لكل وحدة إنتاج.
- مدى ملاءمة التطبيقات
-
- آلة البثق أحادية اللولب: الأنسب للمهام البسيطة مثل إنتاج المقاطع المستمرة والأنابيب والأغشية من مواد متجانسة.
- آلة البثق ثنائية اللولب: تتفوق في العمليات المعقدة مثل المزج والتركيب والمعالجة التفاعلية، خاصة عند التعامل مع مواد تتطلب مزجاً دقيقاً وتحكماً في درجات الحرارة.
- آلة البثق أحادية اللولب: الأنسب للمهام البسيطة مثل إنتاج المقاطع المستمرة والأنابيب والأغشية من مواد متجانسة.
الخلاصة، يعتمد اختيار النوع المناسب بين الآلتين على متطلبات المعالجة المحددة وخصائص المواد ومستوى الكفاءة الإنتاجية المرغوبة.
4. آلة البثق أحادية اللولب مقابل آلة البثق ثنائية اللولب: أيهما تختار؟
عند الاختيار بين آلة البثق أحادية اللولب وآلة البثق ثنائية اللولب، من المهم مراعاة متطلبات المعالجة الخاصة بك وخصائص المواد المستخدمة.
تتميز آلة البثق أحادية اللولب بأنها أقل تكلفة وأكثر بساطة في التصميم، مما يجعلها مناسبة للمهام البسيطة التي تتعامل مع مواد متجانسة. ومع ذلك، قد تكون قدرتها على الخلط محدودة، كما أنها أقل كفاءة في معالجة العمليات المعقدة.
أما آلة البثق ثنائية اللولب، فرغم أنها أكثر تعقيداً وأعلى تكلفة، فإنها توفر قدرات ممتازة في المزج والتركيب بفضل تصميم اللولبين المتداخلين، مما يجعلها مثالية للتطبيقات التي تتطلب مزجاً شاملاً وتحكماً دقيقاً، وكذلك القدرة على معالجة أنواع متعددة من المواد، بما في ذلك المواد المضافة أو التي تحتاج إلى معالجة تفاعلية.
لذلك، إذا كانت عملية الإنتاج لديك تتضمن تركيبات معقدة أو تتطلب مرونة عالية، فإن آلة البثق ثنائية اللولب ستكون الخيار الأفضل. أما إذا كان العمل أبسط وتكلفته حساسة، فقد تكفي آلة البثق أحادية اللولب لتلبية احتياجاتك.
